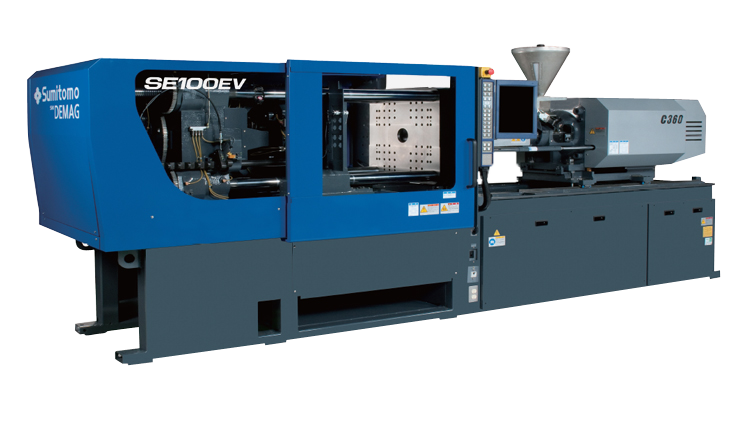

以高密度,薄壁化,高精度化为进化指标的薄壁成形品。为解决形形色色的问题,住友精心构想SEHP系列。
避免过度的填充,实现安定的良品成形条件。
FFC(Flow Front Control),为了将流动先端适正化,利用瞬控模式限制螺杆运作。因此,成形时模内压力降低,而防止毛边发生,并且因为充填时排气良好,消除短射现象。
树脂不易流动的薄壁成形品,以及形状复杂的成形品,运用高速射出,高应答性能,有效缩短充填时间。于树脂凝固时间内完成充填,消除短射与浇口对面部位的缩水。
MCM(Minimun Clamping Molding)具备最小锁模力测量机能,因此可搜寻出最佳锁模力进行成形。因为锁模力不会加压过度,除了能防止翘曲现象,由于空气及气体顺利排除也减少了短射之类的不良状况。
锁模力 | kN(tf) | 1000 | ||||
哥林柱间隔 | W×H mm | 460*460 | ||||
模板尺寸 | W×H mm | 650*650 | ||||
模具厚度 | Min.-Max.mm | 180~450 | ||||
塑化容量 | C360HP | |||||
螺杆直径 | mm | M | ||||
25 | 28 | 28 | 32 | 36 | ||
最大射出压力 | Mpa(kgf/cm2) | 392 | 343 | 289 | 275 | 218 |
射出重量(GPPS) | g (oz) |
54 | 67 | 67 | 88 | 111 |
可塑化能力 | kg/h | 18 | 26 | 37 | 53 | 76 |
最高射出速度 | mm/s | 1000 | ||||
机械尺寸 | L×W×H mm | 4502*1192*1837 | ||||
机械重量 | t | 4.2 |
锁模力 | kN(tf) | 130 | ||||
哥林柱间隔 | W×H mm | 510*510 | ||||
模板尺寸 | W×H mm | 720*720 | ||||
模具厚度 | Min.-Max.mm | 180~450 | ||||
塑化容量 | C360HP | |||||
螺杆直径 | mm | M | ||||
25 | 28 | 28 | 32 | 36 | ||
最大射出压力 | Mpa(kgf/cm2) | 392 | 343 | 289 | 275 | 218 |
射出重量(GPPS) | g (oz) |
56 | 70 | 70 | 92 | 116 |
可塑化能力 | kg/h | 18 | 26 | 37 | 53 | 76 |
最高射出速度 | mm/s | 1000 | ||||
机械尺寸 | L×W×H mm | 4732*1292*1882 | ||||
机械重量 | t | 5.0 |
锁模力 | kN(tf) | 1800 | |||||||||
哥林柱间隔 | W×H mm | 560*560 | |||||||||
模板尺寸 | W×H mm | 800*795 | |||||||||
模具厚度 | Min.-Max.mm | 200~500 | |||||||||
塑化容量 | C360HP | C560HP | |||||||||
螺杆直径 | mm | M | |||||||||
25 | 28 | 28 | 32 | 36 | 32 | 36 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 392 | 343 | 289 | 275 | 218 | 343 | 332 | 259 | 269 | 223 |
射出重量(GPPS) | g (oz) |
54 | 67 | 67 | 88 | 111 | 108 | 137 | 137 | 169 | 214 |
可塑化能力 | kg/h | 18 | 26 | 37 | 53 | 76 | 37 | 53 | 76 | 101 | 136 |
最高射出速度 | mm/s | 1000 | |||||||||
机械尺寸 | L×W×H mm | 5121*1362*1923 | 5121*1362*2018 | ||||||||
机械重量 | t | 6.2 | 6.5 |
锁模力 | kN(tf) | 1300 | |||||||||||
哥林柱间隔 | W×H mm | 510*510 | |||||||||||
模板尺寸 | W×H mm | 720*720 | |||||||||||
模具厚度 | Min.-Max.mm | 180~450 | |||||||||||
塑化容量 | C160 | C250 | C360 | C450 | |||||||||
螺杆直径 | mm | S | M | M | M | ||||||||
25 | 28 | 32 | 28 | 32 | 36 | 32 | 36 | 40 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 274 | 218 | 167 | 284 | 217 | 171 | 273 | 215 | 175 | 259 | 209 | 165 |
射出重量(GPPS) | g (oz) |
49 | 61 | 80 | 83 | 108 | 137 | 124 | 156 | 193 | 156 | 193 | 244 |
可塑化能力 | kg/h | 26 | 37 | 53 | 37 | 53 | 76 | 53 | 76 | 101 | 76 | 101 | 136 |
最高射出速度 | mm/s | 400 | 400 | 400 | 400 | ||||||||
机械尺寸 | L×W×H mm | 4732×1292×1882 | |||||||||||
机械重量 | t | 4.6 | 4.8 | 4.9 | 5.0 |
锁模力 | kN(tf) | 730 | ||||||||
哥林柱间隔 | W×H mm | 410*360 | ||||||||
模板尺寸 | W×H mm | 580*530 | ||||||||
模具厚度 | Min.-Max.mm | 160~410 | ||||||||
塑化容量 | C110HP | C160HP | ||||||||
螺杆直径 | mm | S | M | |||||||
20 | 22 | 20 | 22 | 25 | 22 | 22 | 25 | 28 | ||
最大射出压力 | Mpa(kgf/cm2) | 343 | 311 | 270 | 274 | 241 | 343 | 274 | 274 | 218 |
射出重量(GPPS) | g (oz) |
26 | 38 | 26 | 38 | 49 | 38 | 38 | 49 | 61 |
可塑化能力 | kg/h | 9 | 13 | 13 | 18 | 26 | 13 | 18 | 26 | 37 |
最高射出速度 | mm/s | 400 | ||||||||
机械尺寸 | L×W×H mm | 4248*1059*1744 | 4248*1059*1744 | |||||||
机械重量 | t | 3.1 | 3.2 |
锁模力 | kN(tf) | 2150 | ||||
哥林柱间隔 | W×H mm | 610*560 | ||||
模板尺寸 | W×H mm | 880*830 | ||||
模具厚度 | Min.-Max.mm | 300~580 | ||||
塑化容量 | C560HP | |||||
螺杆直径 | mm | M | ||||
32 | 36 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 343 | 332 | 259 | 269 | 213 |
射出重量(GPPS) | g (oz) |
124 | 156 | 156 | 193 | 244 |
可塑化能力 | kg/h | 37 | 53 | 76 | 101 | 136 |
最高射出速度 | mm/s | 400 | ||||
机械尺寸 | L×W×H mm | 6436*1580*2065 | ||||
机械重量 | t | 10 |
锁模力 | kN(tf) | 2740{280} | ||||
哥林柱间隔 | W×H mm | 685*635 | ||||
模板尺寸 | W×H mm | 950*885 | ||||
模具厚度 | Min.-Max.mm | 350~620 | ||||
塑化容量 | C560HP | |||||
螺杆直径 | mm | M | ||||
32 | 36 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 343 {3500} |
332 {3388} |
259 {2650} |
269 {2744} |
213 {2168} |
射出重量(GPPS) | g (oz) |
124 | 156 | 156 | 193 | 244 |
可塑化能力 | kg/h | 37 | 53 | 76 | 101 | 136 |
最高射出速度 | mm/s | 400 | ||||
机械尺寸 | L×W×H mm | 7212*1680*2065 | ||||
机械重量 | t | 12 |
锁模力 | kN(tf) | 3430{350} | ||||
哥林柱间隔 | W×H mm | 760*710 | ||||
模板尺寸 | W×H mm | 1070*1020 | ||||
模具厚度 | Min.-Max.mm | 400~670 | ||||
塑化容量 | C560HP | |||||
螺杆直径 | mm | M | ||||
32 | 36 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 343 {3500} |
332 {3388} |
259 {2650} |
269 {2744} |
213 {2168} |
射出重量(GPPS) | g (oz) |
124 | 156 | 156 | 193 | 244 |
可塑化能力 | kg/h | 37 | 53 | 76 | 101 | 136 |
最高射出速度 | mm/s | 400 | ||||
机械尺寸 | L×W×H mm | 7511*1170*2065 | ||||
机械重量 | t | 16 |
锁模力 | kN(tf) | 4410{450} | ||||
哥林柱间隔 | W×H mm | 870*820 | ||||
模板尺寸 | W×H mm | 1240*1154 | ||||
模具厚度 | Min.-Max.mm | 450~800 | ||||
塑化容量 | C560HP | |||||
螺杆直径 | mm | M | ||||
32 | 36 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 343 {3500} |
332 {3388} |
259 {2650} |
269 {2744} |
213 {2168} |
射出重量(GPPS) | g (oz) |
129 124 |
163 156 |
163 156 |
201 193 |
254 244 |
可塑化能力 | kg/h | 37 (400) |
53 (400) |
76 (400) |
101 (400) |
136 (400) |
最高射出速度 | mm/s | 800 | ||||
机械尺寸 | L×W×H mm | 7663*2070*2065 | ||||
机械重量 | t | 24 |
